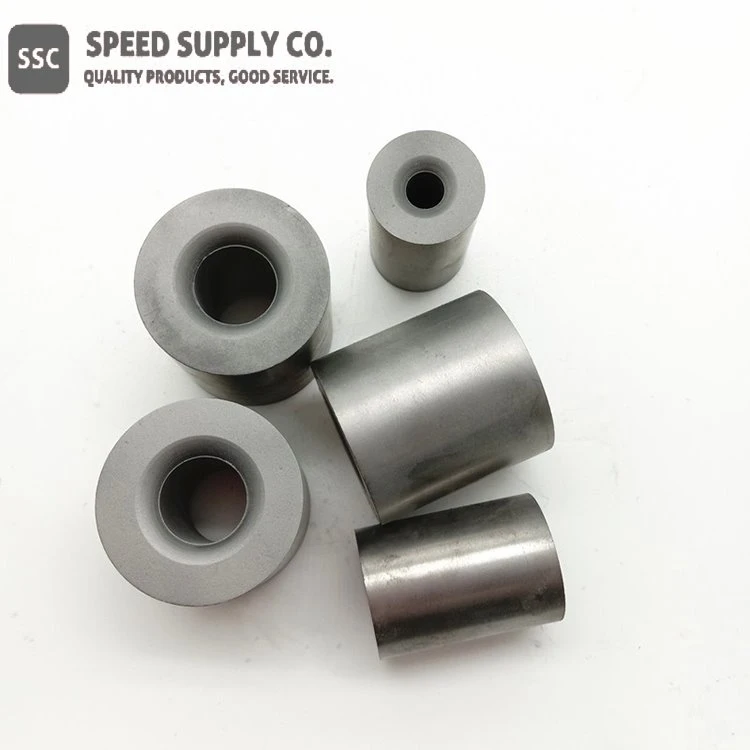

Volfrám-karbid hideg fejjel

CAS-szám: 12774-15-1

Függvény

CAS szám:	12774-15-1
Lineáris képlet:	WCCo
Anyag:	Volfrám-karbid/kobaltötvözet (Co 5-10 százalék)
Típus:	Általános rovat meghal Összeszerelt Die Volfrámkarbid kétrészes lyukasztó
Méret:	Testreszab

Volfrámkarbid hidegfejű szerszám leírása

A hidegfejezés egy hidegalakítási eljárás, amely lényegében abból áll, hogy egy lyukasztóval erőt alkalmaznak a szerszámban lévő fémdarab végére. Az erőnek meg kell haladnia a fém rugalmassági határát (folyáshatárát), hogy plasztikus áramlást okozzon. Hő nélküli kovácsolási műveletnek tekinthető. A fejléc magában foglalja a felborítást és az extrudálást, és gyakran más hidegalakítási műveletekkel, például méretre szabással, átszúrással, vágással, menethengerléssel, üres hengerléssel és hegyezéssel együtt hajtják végre. A hidegfejezést általában egyedi csavarok, csavarok és egyéb egyedi rögzítőelemek készítésére használják kerek fémkészletből.

A WC-Co (karbid) bizonyos fémek általános neve, amelyet volfrám-karbiddal (WC) és kobalttal (Co) kombinálnak, amely kötőanyag, és magas hőmérsékleten szinterelik, és előállítják.

Általában úgy tekintik, hogy keménysége a gyémánt mellett van. Tulajdonsága azonban a WC és a Co különböző arányaitól függően változik. Ni vagy Cr hozzáadásával tovább változtatható, és így több fajta WC-Co (keményfém) képződik. A WC-Co (keményfém) Co nélkül is kifejlesztésre került.

A WC-Co-t (keményfém) főként olyan területeken használják, amelyek a kopásállóságot és az ütésállósági jellemzőket igénylik, mint például a vágószerszám vagy a szerszám. Bármilyen típusú WC-Co-t (keményfém) választunk a megrendelő specifikációitól függően.

WC-Co ötvözet minőségek

ISO fokozat	WC	Co százalék	Keménység Ra	Alkalmazás
K01	Egyensúly	3	92	Precíziós fúrás stb.
K05/K10/20	Egyensúly	6	89.5-91.5	Általános megmunkálás stb.
K30	Egyensúly	8	88-89.5	Öntöttvas, megmunkálás stb.
K35	Egyensúly	10	87-89	Fúrás, megmunkálás stb.
--	Egyensúly	15	87	Viselés alkalmazás stb.
--	Egyensúly	20	85.5	Apró alkatrészek bélyegzése stb.

A WC-TiC-Co-t is biztosítjuk a megfelelő P10, P20, P30 ISO fokozatokkal; és WC-TiC-TaC-Co keményfém a megfelelő P25, P40, M10, M20, M30 ISO fokozatokkal.

Volfrám-karbid hideg fejű szerszám specifikációja

Mértékegysége: mm

típus	Külső átmérő (OD)		Belső átmérő (ID)		magasság
típus	Névleges méret	Megértés	Névleges méret	Megértés	Névleges méret	Megértés
12	12.6	±0.3	1.5	-0.6	40-nél kisebb vagy egyenlő	plusz 1.3 plusz 0.5
12	12.6	±0.3	2.0	-0.6	40-nél kisebb vagy egyenlő	plusz 1.3 plusz 0.5
13	13.6	±0.3	2.5	-0.6	40-nél kisebb vagy egyenlő	plusz 1.3 plusz 0.5
16	16.6	±0.4	2.5	-0.8	40-nél kisebb vagy egyenlő	plusz 1.3 plusz 0.5
18	18.6	±0.4	2.0	-0.8	40-nél kisebb vagy egyenlő	plusz 1.3 plusz 0.5
20	20.6	±0.4	2.0	-0.8	50-nél kisebb vagy egyenlő	plusz 1.4 plusz 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plusz 1.4 plusz 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plusz 1.4 plusz 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plusz 1.4 plusz 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plusz 1,5 plusz 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plusz 1,5 plusz 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plusz 1,5 plusz 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plusz 1,5 plusz 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plusz 1,5 plusz 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plusz 1,5 plusz 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plusz 1,5 plusz 0.5

OD nagyobb vagy egyenlő, mint 30 mm

típus	Külső átmérő (OD)		Belső átmérő (ID)		magasság
típus	Normál méret	Megértés	Normál méret	Megértés	Normál méret	Megértés
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plusz 1,5/ plusz 0,5, plusz 1,7/ plusz 0,5

Osztályok és ajánlott alkalmazások

Javasolt osztályzatok, tulajdonságok és alkalmazások
Fokozat	Fizikai és mechanikai tulajdonságok			Alkalmazások ajánlottak
Fokozat	Sűrűség g/cm3	Keménység HRA	TRS N/mm2	Alkalmazások ajánlottak
CM20	14.75	89.3	300	Szabványos termékek lyukasztó és kopásálló alkatrészek
CM20B	14.75	90.1	2700	Kopásálló alkatrészek
CM25	14.55	89	2800	Szabványos termékek lyukasztása
CM30A	14.25	88.5	2800	Fogaskerék lyukasztás
CM32B	14.15	90.9	3200	Rozsdamentes fólia lyukasztás
CM35B	13.92	89.5	3200	Rozsdamentes fólia lyukasztás
CM40	13.95	84.5	2600	Erős ütésű rögzítő lyukasztás vagy piros lyukasztás
CM40B	13.65	86.2	2600	Rozsdamentes rúdrövidítés vagy piros lyukasztás
CM45	14.1	85.5	2680	Mérsékelt ütési rögzítés, rúdrövidítés vagy piros lyukasztás
CM45A	13.85	87	2900	Szabványos ütési rögzítő lyukasztás
CM45B	14.01	88	2850	Szabványos ütési termékek lyukasztása
CM50	13.8	84	2450	Sima szénacél, gyengén ötvözött acél szabványos ütőrögzítő lyukasztás vagy anyalyukasztás
CM50A	13.42	84.5	2500	Szénacél, ötvözött acél, rozsdamentes acél lyukasztás (pólusrövidítés, szabvány méretű egyenes rúd)
CM50B	13.45	85.1	2650	Szénacél, ötvözött acél, rozsdamentes acél lyukasztás (kis méretű rúd rövidítés)
CM50C	13.37	84.3	2550	Szénacél, ötvözött acél, rozsdamentes acél lyukasztás (nagy méretű egyenes rúd, rúd rövidítés)
CM50E	13.75	85.5	2800	Szénacél, ötvözött acél, rozsdamentes acél lyukasztás (pólusrövidítés, szabvány méretű rúdrövidítés stb.)
CM55A	13	84.4	2700	Ütésálló és kopásálló hidegfejű stancolások
CM60	13.6	83.5	2500	Sima szénacél, gyengén ötvözött acél szabványos ütési rögzítő lyukasztás vagy anyalyukasztás, süllyesztett lyukasztás
CM60A	13.2	84.1	2600	Sima szénacél, ötvözött acél, rozsdamentes acél lyukasztás (Erős ütésálló termék, például nagy méretű egyenes rúd, süllyesztett stb.
CM60B	13.56	86	2700	Szabványos ütési rögzítő lyukasztás
CM65	13.6	82.8	2580	Erős ütésű rögzítő lyukasztás
CM65A	13.15	83.6	2650	Erős ütésű rögzítő lyukasztás
CM65B	13.2	85	2800	Rozsdamentes acél termék lyukasztás
CM65C	13.18	83.5	2680	Erős ütésű rögzítő lyukasztás vagy piros lyukasztás
CM70	13.4	82.5	2500	Erős ütésű rögzítő lyukasztás vagy anya
CM70C	13.1	82	2600	Erős ütésű rögzítő lyukasztás vagy anya
CM80	13.1	81	2450	Óriási ütésű rögzítő lyukasztás

Kémiai azonosítók

Lineáris képlet	WCCo
MDL szám	MFCD00064847
EK sz.	N/A
Beilstein/Reaxys No.	N/A
Pubchem CID	N/A
IUPAC név	N/A
MOSOLYOK	[W plusz 4].[C-4].[Co]
InchI azonosító	InChI=1S/C.Co.W/q-4;; plusz 4
InchI kulcs	UONOETXJSWQNOL-UHFFFAOYSA-N

Volfrám-karbid/kobalt szerszám tulajdonságai (elméleti)

Összetett képlet	CCW
Molekuláris tömeg	254.78
Kinézet	Szürke rúd
Olvadáspont	N/A
Forráspont	N/A
Sűrűség	N/A
Oldhatóság H2O-ban	N/A
Pontos mise	254,783997 Da
Monoizotóp mise	254,884003 Da
Díj	N/A

Tungsten Carbide/Cobalt DIe Egészségügyi és biztonsági információk

Jelzőszó	Figyelem
Veszélyességi nyilatkozatok	H334-H317-H228
Veszélykódok	F, Xn
Kockázati kódok	11-42/43
Biztonsági nyilatkozatok	22-23-24-37-45-60
RTECS szám	N/A
Szállítási információ	UN3178 4.1/PG III
WGK Németország	3
GHS piktogramok	GHS02 Láng GHS08 Egészségügyi veszély GHS07 felkiáltójel
